Травление печатных плат (ПП) — это ключевой процесс в производстве электронных устройств. Он позволяет создавать сложные схемы, которые служат основой для функционирования различных гаджетов. В этой статье мы рассмотрим, что такое травление, какие методы применяются, а также основные этапы и советы для успешного выполнения этого процесса.
Что такое травление печатных плат?
Травление — это процесс удаления лишнего медного слоя с поверхности печатной платы, оставляя только те участки, которые необходимы для создания электрических соединений. Этот процесс позволяет формировать проводящие дорожки, которые соединяют различные компоненты схемы. Травление может быть выполнено с использованием различных технологий, включая химическое и механическое травление.
Методы травления печатных плат
Существует несколько основных методов травления, каждый из которых имеет свои преимущества и недостатки:
1. Химическое травление
Химическое травление является наиболее распространенным методом. В этом процессе используются специальные химические растворы, которые реагируют с медью, растворяя её в тех местах, где это необходимо. В качестве травильного раствора часто применяются хлорид железа или персульфат аммония. Этот метод позволяет добиться высокой точности и детализации.
2. Механическое травление
Механическое травление включает в себя использование механических средств, таких как фрезы или лазеры, для удаления медного слоя. Этот метод менее распространен, но может быть полезен для создания уникальных форм и дизайнов, которые невозможно получить с помощью химического травления.
3. Лазерное травление
Лазерное травление — это современный метод, который позволяет точно и быстро удалять медный слой. Лазеры могут использоваться для создания сложных и детализированных схем. Однако этот метод требует дорогостоящего оборудования и высококвалифицированного персонала.
Этапы процесса травления
Процесс травления печатных плат включает несколько ключевых этапов:
1. Подготовка платы
Перед началом травления необходимо подготовить печатную плату. Это включает в себя очистку поверхности, нанесение защитного слоя (например, фоторезиста) и создание схемы с помощью фотопечати или другого метода.
2. Травление

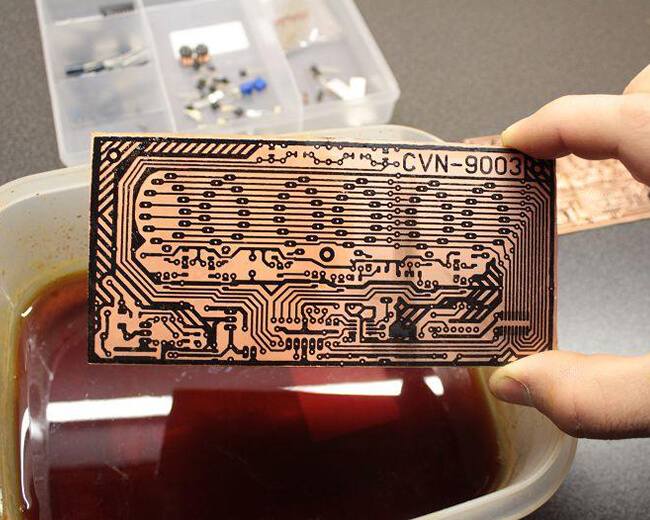

На этом этапе плата помещается в травильный раствор, где начинается процесс удаления лишнего медного слоя. Время травления зависит от выбранного метода и концентрации раствора. Важно следить за процессом, чтобы избежать излишнего травления.
3. Завершение процесса
После завершения травления плату необходимо промыть, чтобы удалить остатки травильного раствора. Затем следует удалить защитный слой, открывая проводящие дорожки. В заключение, плату можно проверить на наличие дефектов и провести дополнительные этапы, такие как сверление отверстий для компонентов.
Советы по успешному травлению печатных плат
Вот несколько советов, которые помогут вам достичь лучших результатов при травлении печатных плат:
1. Тщательная подготовка
Перед началом травления убедитесь, что плата чистая и правильно подготовленная. Это поможет избежать проблем с качеством травления.
2. Правильные пропорции растворов
Следите за правильными пропорциями травильных растворов. Неправильные соотношения могут привести к недостаточному или избыточному травлению.
3. Контроль времени
Время травления имеет решающее значение. Регулярно проверяйте процесс, чтобы избежать неравномерного травления и повреждения платы.
4. Безопасность
Работая с химическими веществами, всегда соблюдайте меры предосторожности. Используйте защитные очки, перчатки и работайте в хорошо проветриваемом помещении.
Заключение
Травление печатных плат — это важный процесс, который требует внимательности и точности. Правильное выполнение всех этапов и использование подходящих методов обеспечит высокое качество конечного продукта. С учетом современных технологий и методов, травление становится доступным даже для любителей, что открывает новые возможности для создания уникальных электронных устройств.
