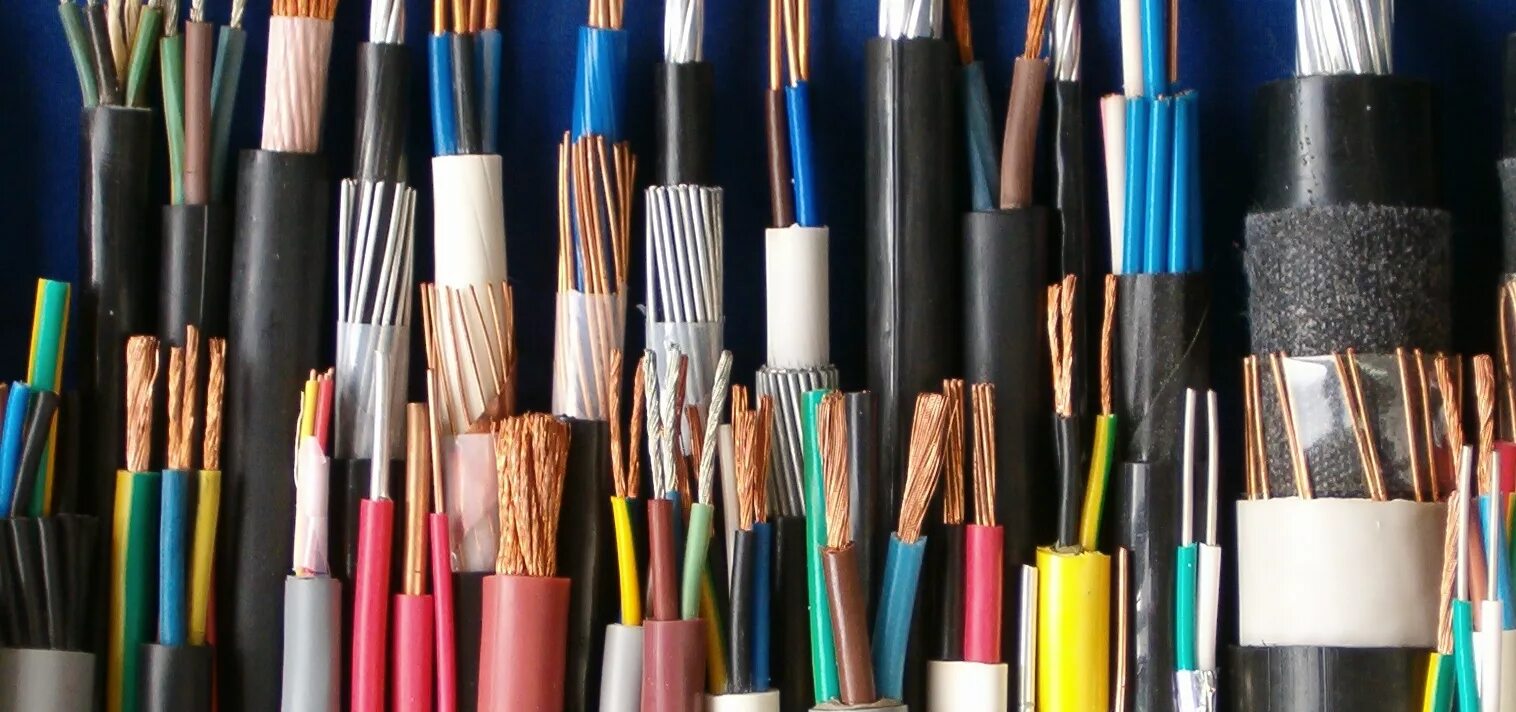

Кабели и провода – это неотъемлемые компоненты любой электрической системы, обеспечивающие передачу электроэнергии от источника к потребителю. Правильный выбор кабеля или провода – залог безопасной и надежной работы электрооборудования. В этой статье мы подробно рассмотрим различные типы кабелей и проводов, их характеристики, области применения и критерии выбора. Больше информации можно узнать на сайте https://elwatt.ru/catalog/kabeli_i_provoda/
Что такое кабель и провод?
Определение и основные отличия
Провод – это один или несколько изолированных или неизолированных проводников, предназначенных для передачи электрического тока. Кабель, в свою очередь, состоит из одного или нескольких изолированных проводников, заключенных в общую защитную оболочку. Основное отличие между кабелем и проводом заключается в наличии защитной оболочки у кабеля, которая обеспечивает дополнительную механическую прочность и защиту от воздействия окружающей среды.
Провода чаще всего используются для открытой прокладки, например, для подключения светильников или розеток внутри помещений. Кабели же применяются для скрытой прокладки в стенах, земле или в кабельных каналах, а также для подключения электрооборудования с высокими требованиями к безопасности и надежности.
Конструктивные элементы кабелей и проводов
Основными конструктивными элементами кабелей и проводов являются токопроводящая жила, изоляция и оболочка. Токопроводящая жила изготавливается из меди или алюминия и предназначена для передачи электрического тока. Изоляция обеспечивает электрическую изоляцию между токопроводящими жилами и защищает от коротких замыканий. Оболочка защищает изоляцию и токопроводящие жилы от механических повреждений, воздействия влаги, химических веществ и других факторов окружающей среды.
В зависимости от типа кабеля или провода, в его конструкции могут присутствовать дополнительные элементы, такие как экран, броня или заполнитель. Экран предназначен для защиты от электромагнитных помех, броня – для защиты от механических повреждений, а заполнитель – для придания кабелю круглой формы и обеспечения дополнительной механической прочности.
Классификация кабелей и проводов
По материалу токопроводящей жилы
По материалу токопроводящей жилы кабели и провода подразделяются на медные и алюминиевые. Медные кабели и провода обладают более высокой электропроводностью и механической прочностью, чем алюминиевые, но они также и дороже. Алюминиевые кабели и провода легче и дешевле медных, но требуют большего сечения для передачи того же тока.
Медные кабели и провода используются в основном для подключения чувствительного электрооборудования, требующего высокой надежности и стабильности электроснабжения. Алюминиевые кабели и провода применяются для подключения мощного электрооборудования, такого как электродвигатели, трансформаторы и распределительные устройства.
По типу изоляции
По типу изоляции кабели и провода подразделяются на кабели и провода с резиновой, пластмассовой и бумажной изоляцией. Кабели и провода с резиновой изоляцией обладают высокой эластичностью и устойчивостью к воздействию влаги, но они менее устойчивы к воздействию высоких температур и химических веществ. Кабели и провода с пластмассовой изоляцией обладают высокой устойчивостью к воздействию высоких температур и химических веществ, но они менее эластичны, чем кабели и провода с резиновой изоляцией. Кабели и провода с бумажной изоляцией используются в основном для высоковольтных линий электропередач и требуют специальной пропитки для защиты от воздействия влаги.
Наиболее распространенными типами пластмассовой изоляции являются поливинилхлорид (ПВХ) и сшитый полиэтилен (СПЭ). ПВХ-изоляция обладает хорошими электрическими и механическими характеристиками, а также устойчивостью к воздействию химических веществ. СПЭ-изоляция обладает более высокой термостойкостью и электрической прочностью, чем ПВХ-изоляция, и используется для кабелей, работающих при высоких температурах и напряжениях.
По назначению
По назначению кабели и провода подразделяются на силовые, контрольные, управления, связи и радиочастотные. Силовые кабели и провода предназначены для передачи электроэнергии от источника к потребителю. Контрольные кабели и провода предназначены для передачи сигналов управления и контроля в электрических цепях. Кабели и провода управления предназначены для передачи сигналов управления в системах автоматизации и телемеханики. Кабели и провода связи предназначены для передачи информации в телефонных и компьютерных сетях. Радиочастотные кабели и провода предназначены для передачи радиосигналов в радиоэлектронных устройствах.
Силовые кабели и провода являются наиболее распространенным типом кабелей и проводов и используются для электроснабжения жилых, коммерческих и промышленных объектов. Контрольные кабели и провода используются для подключения датчиков, реле и других контрольно-измерительных приборов. Кабели и провода управления используются для управления электродвигателями, клапанами и другими исполнительными механизмами. Кабели и провода связи используются для подключения телефонов, компьютеров и другого сетевого оборудования. Радиочастотные кабели и провода применяются в антеннах, радиопередатчиках и другом радиоэлектронном оборудовании.
Основные типы кабелей и проводов
ВВГ (Винил-Винил-Гибкий)
ВВГ – это силовой кабель с медными токопроводящими жилами, ПВХ-изоляцией и ПВХ-оболочкой. ВВГ кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение до 1 кВ частотой 50 Гц. ВВГ кабели обладают хорошими электрическими и механическими характеристиками, а также устойчивостью к воздействию влаги и химических веществ.
ВВГ кабели широко используются для электроснабжения жилых, коммерческих и промышленных объектов. Они могут прокладываться в сухих и влажных помещениях, в кабельных каналах, трубах и на открытом воздухе. ВВГ кабели не рекомендуется прокладывать в земле без дополнительной защиты от механических повреждений.
NYM (N – немецкая норма, Y – ПВХ, M – монтажный)
NYM – это силовой кабель с медными токопроводящими жилами, ПВХ-изоляцией и ПВХ-оболочкой с заполнением из невулканизированной резины. NYM кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение до 0,66 кВ частотой 50 Гц. NYM кабели обладают улучшенными характеристиками по сравнению с ВВГ кабелями, в частности, они обладают более высокой механической прочностью и устойчивостью к воздействию влаги.
NYM кабели широко используются для электроснабжения жилых и коммерческих объектов. Они могут прокладываться в сухих и влажных помещениях, в кабельных каналах, трубах и в стенах под штукатурку. NYM кабели не рекомендуется прокладывать в земле без дополнительной защиты от механических повреждений.
ПВС (Провод Винил Соединительный)
ПВС – это соединительный провод с медными многопроволочными токопроводящими жилами, ПВХ-изоляцией и ПВХ-оболочкой. ПВС провода предназначены для подключения электроприборов и электроинструмента к электрической сети на номинальное переменное напряжение до 0,38 кВ частотой 50 Гц. ПВС провода обладают высокой гибкостью и устойчивостью к многократным изгибам.
ПВС провода широко используются для подключения бытовых электроприборов, таких как утюги, пылесосы, стиральные машины и холодильники. Они также используются для подключения электроинструмента, такого как дрели, перфораторы и шлифовальные машины. ПВС провода не предназначены для стационарной прокладки.
АВВГ (Алюминий-Винил-Винил-Гибкий)
АВВГ – это силовой кабель с алюминиевыми токопроводящими жилами, ПВХ-изоляцией и ПВХ-оболочкой. АВВГ кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение до 1 кВ частотой 50 Гц. АВВГ кабели обладают меньшей электропроводностью и механической прочностью, чем ВВГ кабели, но они также и дешевле.
АВВГ кабели используются в основном для электроснабжения промышленных объектов и распределительных устройств. Они могут прокладываться в сухих и влажных помещениях, в кабельных каналах, трубах и на открытом воздухе. АВВГ кабели не рекомендуется прокладывать в земле без дополнительной защиты от механических повреждений.
Критерии выбора кабеля или провода
Расчет необходимого сечения
Выбор сечения кабеля или провода является одним из наиболее важных этапов при проектировании электрической системы. Недостаточное сечение кабеля или провода может привести к перегреву, короткому замыканию и пожару. Слишком большое сечение кабеля или провода приведет к неоправданным затратам.
Сечение кабеля или провода выбирается в зависимости от потребляемой мощности электрооборудования, напряжения сети и способа прокладки кабеля или провода. Существуют специальные таблицы и формулы, позволяющие рассчитать необходимое сечение кабеля или провода для различных условий эксплуатации. Также необходимо учитывать запас по мощности, чтобы обеспечить надежную работу электрической системы в будущем.
Условия эксплуатации
Условия эксплуатации кабеля или провода оказывают существенное влияние на его выбор. Необходимо учитывать температуру окружающей среды, влажность, наличие химических веществ, механические нагрузки и другие факторы, которые могут повлиять на долговечность и надежность кабеля или провода.
Для прокладки кабелей и проводов в условиях повышенной влажности необходимо использовать кабели и провода с влагостойкой изоляцией. Для прокладки кабелей и проводов в условиях высоких температур необходимо использовать кабели и провода с термостойкой изоляцией. Для прокладки кабелей и проводов в условиях механических нагрузок необходимо использовать кабели и провода с усиленной защитной оболочкой или броней.
Требования безопасности
Требования безопасности являются одним из наиболее важных критериев при выборе кабеля или провода. Необходимо выбирать кабели и провода, соответствующие требованиям нормативных документов и стандартов безопасности. Кабели и провода должны иметь соответствующую маркировку и сертификаты качества.
Для прокладки кабелей и проводов в жилых помещениях необходимо использовать кабели и провода с негорючей изоляцией, не выделяющей токсичных веществ при горении. Для прокладки кабелей и проводов в пожароопасных зонах необходимо использовать кабели и провода с огнестойкой изоляцией, способные сохранять работоспособность в течение определенного времени при воздействии высоких температур.
Монтаж и эксплуатация кабелей и проводов
Правила прокладки кабелей и проводов
Правила прокладки кабелей и проводов регламентируются нормативными документами и стандартами. Необходимо соблюдать требования по минимальным расстояниям между кабелями и проводами, а также между кабелями и проводами и другими инженерными коммуникациями. Кабели и провода должны быть надежно закреплены и защищены от механических повреждений.
При прокладке кабелей и проводов в земле необходимо соблюдать требования по глубине залегания и защите от механических повреждений. Кабели и провода должны прокладываться в траншеях с песчаной подушкой и защищаться от механических повреждений с помощью сигнальной ленты или бетонных плит.
Техническое обслуживание
Техническое обслуживание кабелей и проводов включает в себя регулярный осмотр, проверку изоляции и затяжку контактных соединений. При обнаружении повреждений или дефектов кабелей и проводов необходимо немедленно произвести ремонт или замену.
Регулярный осмотр кабелей и проводов позволяет выявить признаки старения, износа или повреждений. Проверка изоляции позволяет выявить утечки тока и предотвратить короткие замыкания. Затяжка контактных соединений позволяет обеспечить надежный электрический контакт и предотвратить перегрев.
Таблица: Сравнение основных типов кабелей и проводов
| Тип кабеля/провода | Материал жил | Изоляция | Область применения | Преимущества | Недостатки |
|---|---|---|---|---|---|
| ВВГ | Медь | ПВХ | Стационарная прокладка, электроснабжение | Универсальность, доступность | Ограниченная гибкость |
| NYM | Медь | ПВХ | Стационарная прокладка, электроснабжение | Повышенная безопасность, удобство монтажа | Более высокая стоимость |
| ПВС | Медь (многопроволочная) | ПВХ | Подключение электроприборов | Высокая гибкость | Не предназначен для стационарной прокладки |
| АВВГ | Алюминий | ПВХ | Стационарная прокладка, электроснабжение | Низкая стоимость | Меньшая электропроводность и механическая прочность |
Заключение
Выбор кабеля или провода – это ответственная задача, требующая учета множества факторов. Правильный выбор кабеля или провода, а также правильный монтаж и эксплуатация, обеспечат безопасную и надежную работу электрической системы на долгие годы. Надеемся, что данная статья помогла вам разобраться в основных типах кабелей и проводов и критериях их выбора.
